آلة لحام البطاريات بالليزر الأوتوماتيكية لحزمة البطاريات المنشورية هي نظام لحام آلي متخصص مصمم لإنتاج وحدات بطاريات الليثيوم المنشورية، ويُستخدم على نطاق واسع في تطبيقات مثل المركبات الكهربائية وأنظمة تخزين الطاقة. يُستخدم بشكل رئيسي في اللحام الدقيق لألواح البطاريات، وقضبان التوصيل، وألواح التوصيل.
وسم :
ACEYرقم الصنف. :
Laser Welding Machine ACEY-LWMالتخصيص :
OEM&ODM Availableالنظام (موك) :
1 Setامتثال :
CE Certifiedدفع :
T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, Etcالضمان :
One Year Warranty With Lifetime Supportأصل المنتج :
Chinaحزمة :
Internal: Anti-Collision Protectio, External: Plywood Caseالشحن :
By Air, Sea, Express, etc.آلة اللحام بالليزر
أسي-إل دبليوM
طلب
للحام المعادن، وخاصة لتجميع المنشورات وحزم الأكياس.
ملخص
أسي-إل دبليوM تعتمد آلة اللحام بالليزر المستمر Gantry مع الجلفانومتر على مصدر ليزر الألياف المتقدم الدولي، جنبًا إلى جنب مع تصميم البحث والتطوير المستقل لدينا، مع صلابة جيدة واستقرار؛ لتشغيل محرك السكك الحديدية الدقيق، تم تكوينه بمحركات سيرفو عالية الاستجابة، عالية الدقة، عالية السرعة؛ بشكل أساسي لحزمة بطارية الليثيوم المنشورية والحقيبة عملية التجميع.
ميزة
u مع ليزر الألياف المستمر عالي الطاقة، طاقة كافية، سرعة عالية، دقة عالية، جودة لحام مستقرة.
u أقصى دعم للتحكم في الحركة على 6 محاور، ويمكن ربطه بخط أوتوماتيكي أو تشغيل مستقل.
u يمكن أن يكون تكوين الجلفانومتر عالي القدرة، مع منصة حركة جسرية XY، ملائمًا لحام مجموعة متنوعة من المسارات الرسومية المعقدة.
u برنامج متخصص، خبير في عملية اللحام، وظيفة مثالية لحفظ البيانات واستدعائها، مع وظيفة قوية للرسم والتحرير الرسومي.
u مع نظام مراقبة CCD، مناسب لتصحيح الأخطاء، ويمكن مراقبة جودة اللحام في الوقت الحقيقي. (اختياري)
u بفضل نظام تحديد المواقع بالأشعة تحت الحمراء، يمكن تحديد موضع اللحام والبعد البؤري للمنتج بسرعة، مما يجعل البدء بسيطًا ومريحًا. (اختياري)
u نظام تبريد المياه القوي، يمكن أن يجعل آلة اللحام بالليزر تحافظ دائمًا على حالة درجة حرارة ثابتة، وتحسين جودة اللحام وإطالة عمر خدمة الآلة.
معايير التكنولوجيا
نموذج | 1500 واط | 2000 واط | 3000 واط | 4000 واط | 6000 واط | ||
طاقة خرج الليزر | 1500 واط | 2000 واط | 3000 واط | 4000 واط | 6000 واط | ||
قوة الجلفانومتر | 1500 واط | 2000 واط | 3000 واط | 4000 واط | 6000 واط | ||
جهاز اقتران الشحنات | 1.3 ميجا بكسل، مضادة للفلاش | ||||||
شفرة نفخ الهواء | طبقة واحدة | طبقة مزدوجة | |||||
آلة التبريد | 1.5 بنس | 2P | 3P | 4P | 6P | ||
المحور X | 800 ملم | 1000 ملم | |||||
المحور Y | 600 ملم | 800 ملم | |||||
المحور Z | 400 ملم | 400 ملم | |||||
دقة تحديد المواقع المتكررة | ±0.02 مم | ||||||
طول كابل الألياف | 10 أمتار | 15 مترًا | 20 مترًا | ||||
طول موجة الليزر | 1070 نانومتر | ||||||
طريقة الإخراج | كيو بي اتش | ||||||
طريقة التبريد | تبريد المياه | ||||||
المحرك | محرك سيرفو 400 واط | ||||||
جهد العمل | تيار متردد 220 فولت 50/60 هرتز | تيار متردد 380 فولت 50/60 هرتز | |||||
حجم المرجع | الطول*العرض*الارتفاع=1450*1050*2050 مم | الطول*العرض*الارتفاع=1700*1280*2050 مم | |||||
وزن | 350 كجم | 450 كجم | |||||

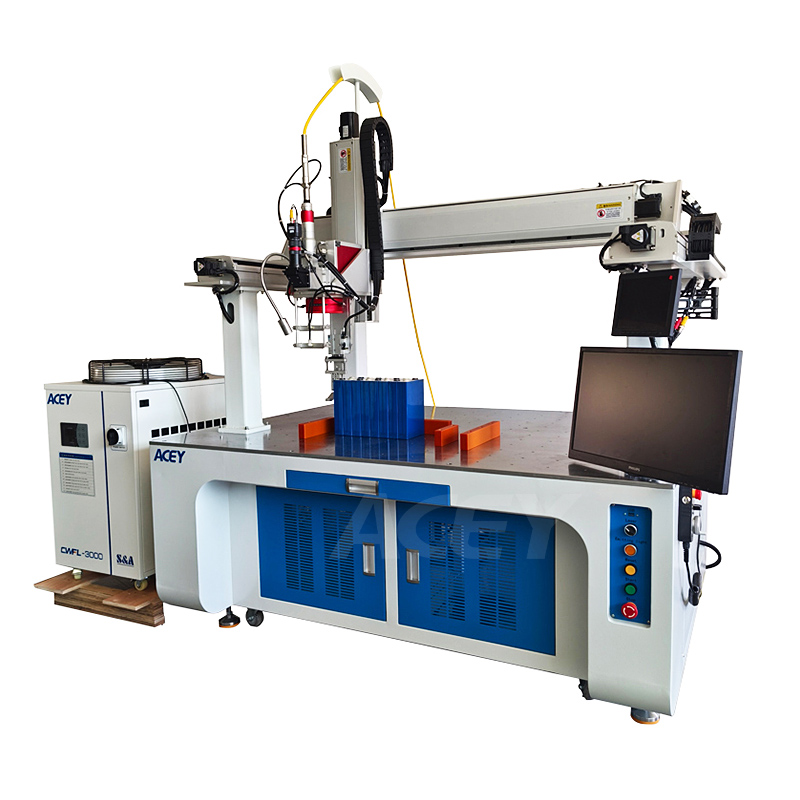

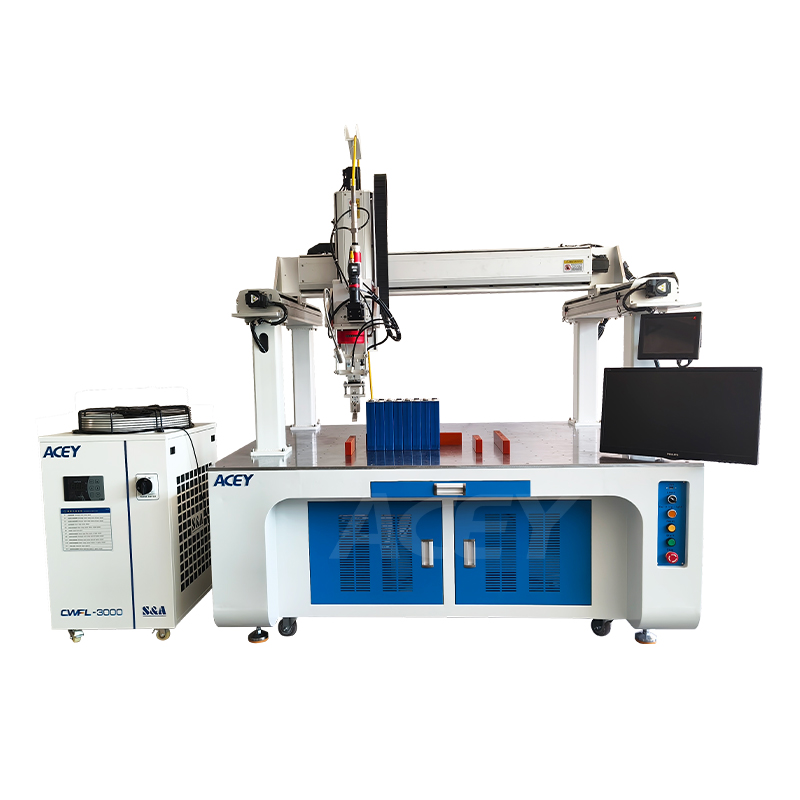

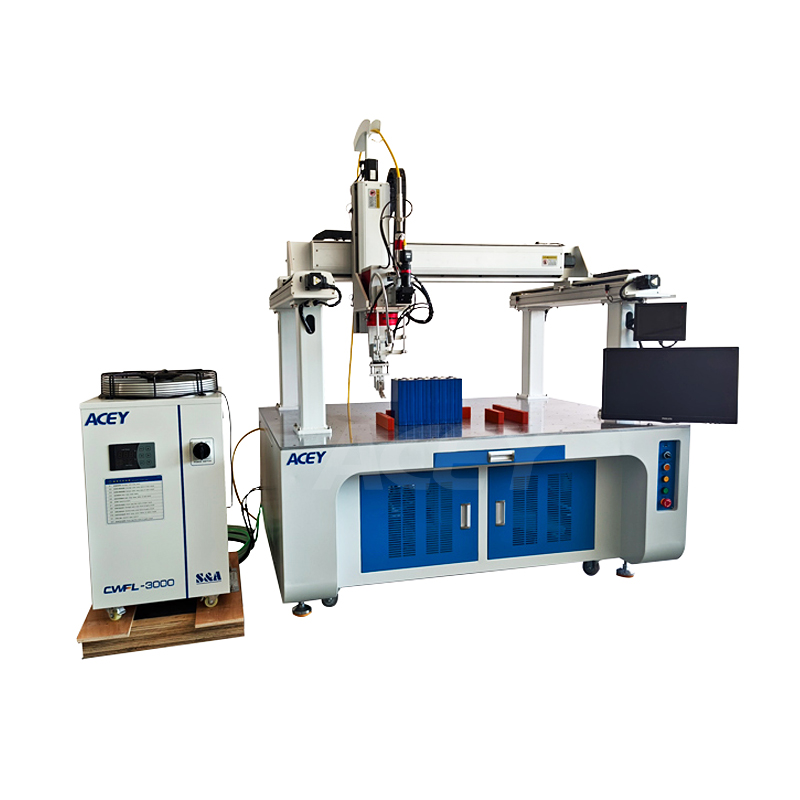

Prعرض المنتج
