This BMS tester supports 1–32 series lithium battery packs with up to 200A charging and 300A discharging. It enables precise testing of protection parameters such as overcharge, overdischarge, overcurrent, and short-circuit response, making it ideal for high-power BMS performance verification and quality control.
وسم :
ACEYرقم الصنف. :
ACEY-BP32-200A300Aالتخصيص :
OEM&ODM Availableالنظام (موك) :
1 Setامتثال :
CE Certifiedدفع :
T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, Etcالضمان :
One Year Warranty With Lifetime Supportأصل المنتج :
Chinaحزمة :
Internal: Anti-Collision Protectio, External: Plywood Caseالشحن :
By Air, Sea, Express, etc.
اختبار 1-32S BMSشحن 200 أمبير 300 أمبير تسريح
إدخال الوظيفة
1) سلسلة 1-32 جهاز اختبار نظام إدارة البطارية، درجة عالية من الأتمتة، اختبار سريععمل اختبار السرعة والارتفاععمل الدقة. مع وظيفة الاختبار الشحن الزائد حماية، استرداد الشحن الزائد، التفريغ الزائد حماية، استعادة التفريغ الزائد، التيار الزائد حماية (تيار الشحن الزائد وتيار التفريغ الزائد)، المقاومة الداخلية، الاستهلاك الذاتي، حماية الدائرة القصيرة، وقت حماية الشحن الزائد، وقت حماية التيار الزائد، وقت حماية التفريغ الزائد، تيار التوازن، جهد التوازن إلخ.
2) يمكنه اختبار BMS لبطارية MCN وبطارية LiFeO4 وبطارية حمض الكوبالت.
3) يجب توصيل هذا الجهاز بجهاز كمبيوتر،e يتطلب النظام بشكل عام نظام XP، وواجهة المختبر والكمبيوتر هي RS232.
المعلمة الفنية
(1) مصدر طاقة الإدخال: 180~240 فولت 50/60 هرتز،قوة: 700 واط
(2) مصدر الطاقة القياسي: تيار متردد 220 فولت/50 هرتز،يتراوح:±10%
(3) جهد الفحمgهـ والتفريغ:5000 مللي فولت ~102000 مللي فولت
(4) يمكنه اختبار وتعيين نطاق الجهد عند شحن هذا الجهاز وتوصيلهأرجعمل..
(5) دقة التيار: ±(0.1%FS+0.1%RD)
(6) الجهد االكهربى الدقة ± (0.1%FS+0.1%RD)
(7) الدقة الحالية: 1 مللي أمبير (أصغر وحدة)
(8) الجهد االكهربى الدقة: 1 مللي فولت (أصغر وحدة)
(9) الدورات:1～9999
(10) مع وظيفة السجل، بما في ذلك سجلات التشغيل وسجلات الاستثناءات أثناء عملية الاختبار بأكملها، والتي يمكن استخدامها لتتبع عملية الاختبار.
(11) معالجة البيانات، واجهة الإنسان والآلة
(12) Eتصدير البيانات التكوين: إكسل
(13) الواجهة:RS232
(14) معايرة الدقة/معايرة البرمجيات
(15) مع وظيفة بدء مسح الرمز
(16) اتصال نظام MES
وظيفة الاختبار
لا. | وظيفة | يتراوح | دقة | وحدة |
1 | Sاستهلاك الجان من خلية واحدة | 0--500 | ±0.1 | uA |
2 | Sاستهلاك الجان | 0--5000 | ±1 | uA |
3 | جهد الشحن الزائد | 500--5000 | ±1 | mV |
4 | Oاسترداد الرسوم الزائدة الجهد االكهربى | 500--5000 | ±1 | mV |
5 | تأخير حماية الجهد الزائد | 0--10000 | ±1 | mS |
6 | Oفيرهذاتكلفة الجهد االكهربى | 500--5000 | ±1 | mV |
7 | Oفيرهذااستعادة الشحنة الجهد االكهربى | 500--5000 | ±1 | mV |
8 | زيادةهذاتأخير حماية جهد الشحن | 0--10000 | ±1 | mS |
9 | قيمة حماية تيار الحماية من الشحن الزائد | 0.1--200 | ±0.01 | A |
10 | حماية التيار من الشحن الزائد تأخير | 0--20000 | ±1 | mS |
11 | زيادةهذاقيمة حماية تيار الشحن | 0.1--300 | ±0.01 | A |
12 | زيادةهذاحماية الشحنة وحماية التيار تأخير | 0.1--20000 | ±1 | mS |
13 | دالة المعادلة جهد الفتح | 500--5000 | ±1 | mV |
14 | متساويالتيار الزينغ | 1--500 | ±1 | mA |
15 | تيار الشحن | 0.1--120 | ±0.01 | A |
16 | تيار التفريغ | 0.1--120 | ±0.01 | A |
17 | وقت الشحن | 0--100 | ±1 | S |
18 | وقت التفريغ | 0--100 | ±1 | S |
19 | الفرق بين الخلية الواحدةاستهلاك الجانe | 0-500 | ±0.1 | uA |
20 | مقاومة | 0-999 | ±1 | mΏ |
21 | وقت حماية الدائرة القصيرة | 0--5000 | ±1 | uS |
22 | جهد شحن الخلية الواحدة | 500--5000 | ±1 | mV |
23 | جهد التفريغ للخلية المفردة | 500--5000 | ±1 | mV |
24 | جهد الدائرة المفتوحة | 160000 | ±1 | mV |
25 | عدد نظائر الجهد | 32 | 0 | أجهزة الكمبيوتر الشخصية |
معلمة اختبار الحلقة الرئيسية:
مشروع | المعلمة |
الجهد االكهربى | 160000 مللي فولت |
دقة الجهد | 1 مللي فولت |
دقة الجهد | ±0.1% |
تيار التفريغ | 0.1 أمبير ~300A |
حاضِر دقة | 1 مللي أمبير |
الدقة الحالية | ± (0.1%) |
آخر | دوائر الشحن والتفريغ منفصلة تمامًا |
معلمة كل سلسلةes خلية:
مشروع | المعلمة |
جهد الخرج لكل خلية | 500م فولت ~ 5000 م فولت |
جهد الإدخال لكل خلية | 500 مللي فولت ~ 5000 مللي فولت |
دقة الجهد | 1 مللي فولت |
دقة الجهد | ±0.05% |
تيار المعادلة | 500mA |
معلمة صندوق الطاقة (Overcurrent)：
مشروع | المعلمة | |
نطاق التيار التناظري القابل للتحكم | 0.1 أمبير -300A | |
دقة التيار التناظري القابلة للتحكم | ±0.1% | |
أقصى جهد خرج
| 5000 مللي فولت | |
معلمة أخرى:
مشروع | المعلمة |
نطاق قياس تيار الاستهلاك | 1 ~ 5000 ميكرو أمبير |
قياس تيار الاستهلاك دقة | 0.1 ميكرو أمبير |
مقاومة | أسير:0-999mr
|
وقت الحماية | وقت حماية التيار الزائد:0-999 مللي ثانية؛ وقت حماية الدائرة القصيرة: 0-999us |
1 جهد إشارة خرج القناة: | 500~5000 مللي فولت |
إعلان/إعلان | AD:16bit DA:16bit |
نموذج التفريغ | CC |
24 خلية تمثيلية | الإدخال/الإخراج: 500~5000 مللي فولت، الجهد الكهربيraسي:±0.1% |
Cمعدل الاتصال | 2القنوات إس بي إس تواصل معدل:10~100 كيلوبت في الثانية |
آحرون | عينة الجهد:0~5000 مللي فولت أكوracy:±0.1% |
وظيفة الحماية | الحماية الشاملة (بما في ذلك حماية التوصيل العكسي، وحماية الجهد المنخفض، وحماية الجهد العلوي، وحماية التيار العلوي)، وحماية شحن CC (حماية اتجاه الجهد غير الطبيعي، وحماية تقلب تيار الشحن غير الطبيعي، وحماية تقلب الجهد غير الطبيعي)، وحماية تفريغ CC (بما في ذلك حماية اتجاه الجهد غير الطبيعي، وحماية تقلب تيار التفريغ غير الطبيعي، وحماية تقلب الجهد غير الطبيعي) |
Cالتواصل | واجهة RS232/DB9 Cمعدل الاتصال الواجهة:38400 جميع منافذ الاتصال الخاصة بالمعدات معزولة، مع تصميم للحماية من الصواعق |
هيكل الدائرة | هيكل معياري، يمكن استبداله وإصلاحه في الوقت المناسب باستخدام قطع الغيار وقطع الغيار. |
آلة aالهندسة المعمارية | خزانة مقسمة |
مستوى السلامة | EN60950،GB4943 |
ضوضاء | كما هو الحال IEC62040-3، ≤70 ديسيبل |
درجة الحماية | IP20 |
لون | تخضع للظروف الفعلية |
الحماية من الصواعق | GB17626 المستوى: الثاني |
تبريد | تبريد الهواء القسري، مسافة لا تقل عن 20 سم بين المخرجين و دخول |
جهد نبضة البداية | اختبار المعدات، أقصى جهد نبضي مسموح به في وقت بدء عملية التنفيذ ≤ (ضبط عدد سلاسل الاختبار * ضبط الجهد الفردي) * 110٪، T ≤ 500uS؛ |
نبض البداية حاضِر | لاختبار المعدات، يكون الحد الأقصى المسموح به لتيار النبض في وقت بدء عملية اختبار التيار الزائد أقل من أو يساوي الحد الأعلى لقيمة حماية التيار الزائد المحددة * 120٪، T ≤ 1mS |
طريقة التوصيل | تجعيد الزنبرك |

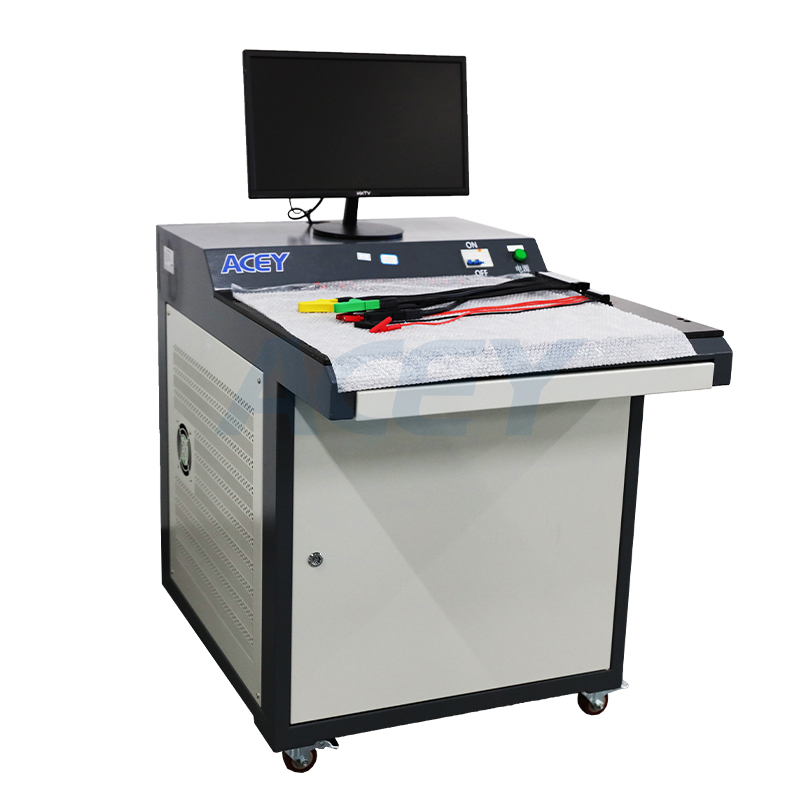

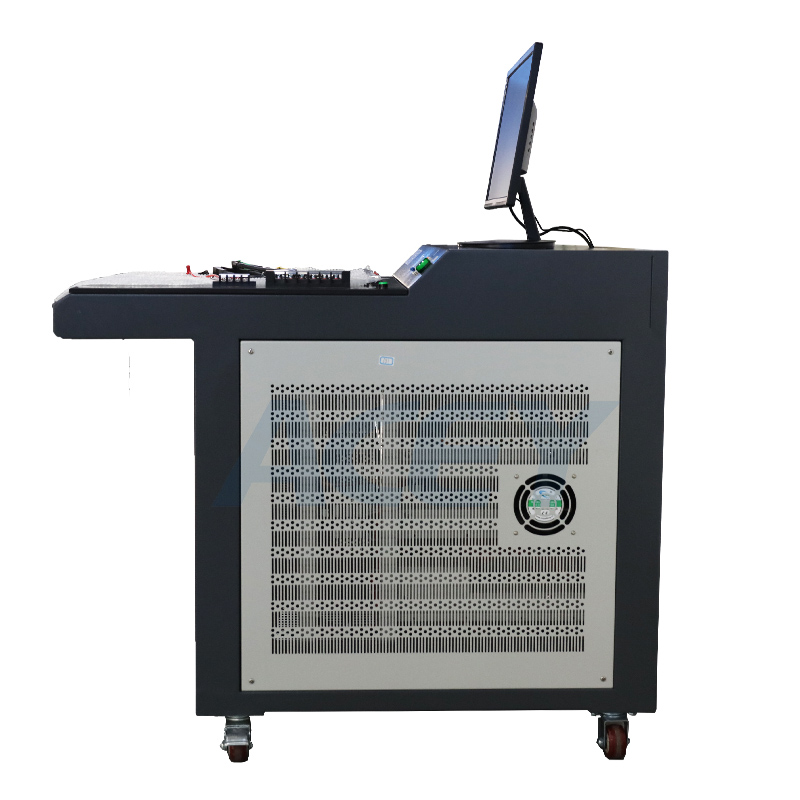

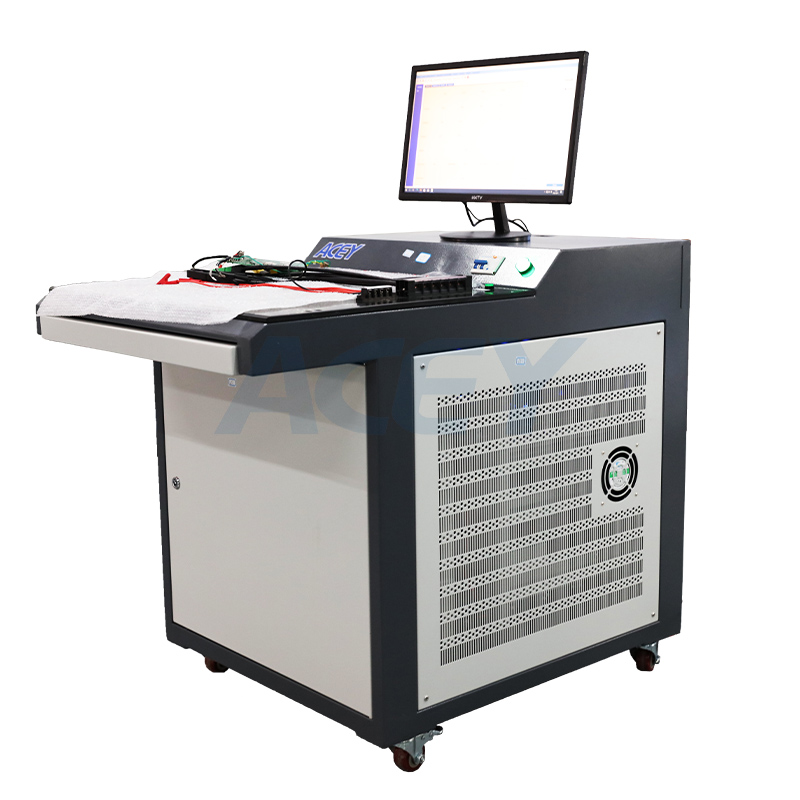

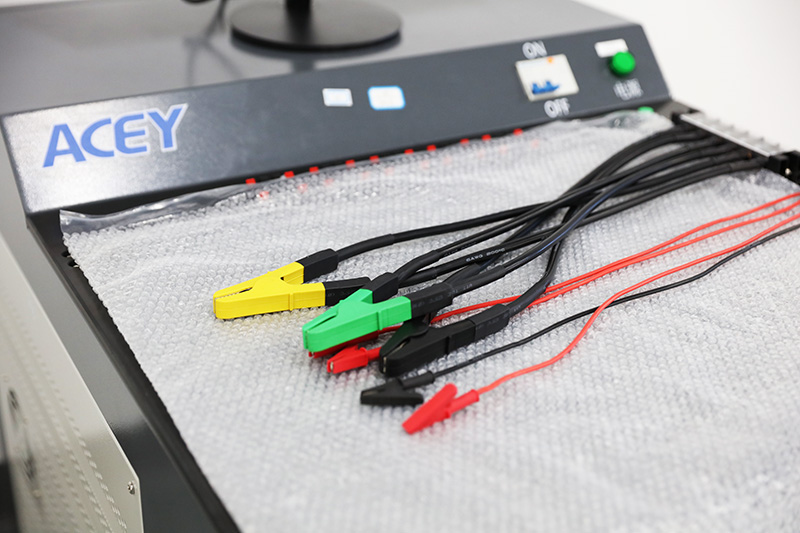

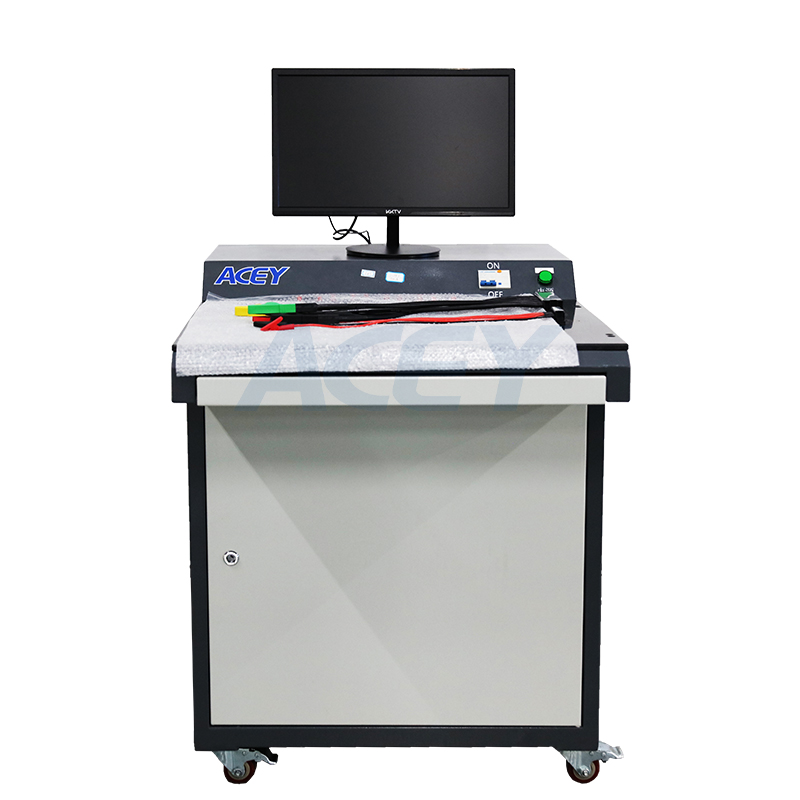

Prعرض المنتج
