يدعم جهاز اختبار نظام إدارة البطارية (BMS) هذا مجموعات بطاريات الليثيوم من السلسلة 1 إلى 24، مع شحن وتفريغ يصلان إلى 300 أمبير. يتيح هذا الجهاز اختبارًا سريعًا ودقيقًا لمعايير الحماية الرئيسية، بما في ذلك الشحن الزائد والتفريغ الزائد والتيار الزائد وقصر الدائرة والموازنة. مثالي للتحقق من نظام إدارة البطارية عالي الطاقة في وحدات البطاريات الأسطوانية والجيبية.
وسم :
ACEYرقم الصنف. :
ACEY-BP24-300A400Aالتخصيص :
OEM&ODM Availableالنظام (موك) :
1 Setامتثال :
CE Certifiedدفع :
T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, Etcالضمان :
One Year Warranty With Lifetime Supportأصل المنتج :
Chinaحزمة :
Internal: Anti-Collision Protectio, External: Plywood Caseالشحن :
By Air, Sea, Express, etc.1-24 جهاز اختبار BMS 300 أمبير شحن 400 أمبير تفريغ
إدخال الوظيفة
1) 1-24 مسلسل جهاز اختبار نظام إدارة البطارية، درجة عالية من الأتمتة، اختبار سريععمل اختبار السرعة والارتفاععمل الدقة. مع وظيفة الاختبار الشحن الزائد حماية، استرداد الشحن الزائد، التفريغ الزائد حماية، استعادة التفريغ الزائد، التيار الزائد حماية (تيار الشحن الزائد وتيار التفريغ الزائد)، المقاومة الداخلية، الاستهلاك الذاتي، حماية الدائرة القصيرة، وقت حماية الشحن الزائد، وقت حماية التيار الزائد، وقت حماية التفريغ الزائد، تيار التوازن، جهد التوازن إلخ.
2) يمكنه اختبار BMS لبطارية MCN وبطارية LiFeO4 وبطارية حمض الكوبالت.
3) يجب توصيل هذا الجهاز بجهاز كمبيوتر، ويتطلب النظام عمومًا نظام XP، وواجهة الجهاز والكمبيوتر هي RS232.
مزايا الجهاز
1. الدورة: أوقات الدورة: من 1 إلى 9999 مرة
2. وضع المختبر، يمكن ضبط قيمة الجهد الكهربائي للقسم بشكل تعسفي
3 يمكنه توفير تيار الشحن والتفريغ بشكل مستمر.
4. باستخدام البرمجة، يقوم الجهاز بتنفيذ عدد دورات كل مؤشر على لوحة الحماية دون انقطاع.
5. تتبع السجل، مع وظيفة السجل، بما في ذلك اختبار عملية سجلات التشغيل بأكملها، والسجلات غير الطبيعية، يمكن استخدامها لتتبع عملية الاختبار.
6. معالجة البيانات، واجهة الإنسان والآلة
7. يتم حفظ بيانات الاختبار في ملف EXCEL.
8. يتم استخدام واجهة RS232 للواجهة بين الجهاز والكمبيوتر المضيف، مما يضمن الاستقرار واكتساب البيانات في الوقت الحقيقي.
9. معايرة الدقة/معايرة البرامج
10. مع وظيفة بدء الكود الشامل
11. واجهة نظام MES
12. المعادلة النشطة (يمكن تخصيصها)
13. تيار المعادلة (قابل للتخصيص)
14. اختبار بروتوكول الاتصال (اختياري)
وظيفة الاختبار
لا. | وظيفة | يتراوح | دقة | وحدة |
1 | Sاستهلاك الجان من خلية واحدة | 0--500 | ±0.1 | uA |
2 | Sاستهلاك الجان | 0--5000 | ±1 | uA |
3 | جهد الشحن الزائد | 500--5000 | ±1 | mV |
4 | Oاسترداد الرسوم الزائدة الجهد االكهربى | 500--5000 | ±1 | mV |
5 | تأخير حماية الجهد الزائد | 0--10000 | ±1 | mS |
6 | Oفيرهذاتكلفة الجهد االكهربى | 500--5000 | ±1 | mV |
7 | Oفيرهذااستعادة الشحنة الجهد االكهربى | 500--5000 | ±1 | mV |
8 | زيادةهذاتأخير حماية جهد الشحن | 0--10000 | ±1 | mS |
9 | قيمة حماية تيار الحماية من الشحن الزائد | 0.1--300 | ±0.01 | A |
10 | حماية التيار من الشحن الزائد تأخير | 0--20000 | ±1 | mS |
11 | زيادةهذاقيمة حماية تيار الشحن | 0.1--400 | ±0.01 | A |
12 | زيادةهذاحماية الشحنة وحماية التيار تأخير | 0.1--20000 | ±1 | mS |
13 | دالة المعادلة جهد الفتح | 500--5000 | ±1 | mV |
14 | متساويالتيار الزينغ | 1--500 | ±1 | mA |
15 | تيار الشحن | 0.1--300 | ±0.01 | A |
16 | تيار التفريغ | 0.1--300 | ±0.01 | A |
17 | وقت الشحن | 0--100 | ±1 | S |
18 | وقت التفريغ | 0--100 | ±1 | S |
19 | الفرق بين الخلية الواحدةاستهلاك الجانe | 0-500 | ±0.1 | uA |
20 | مقاومة | 0-999 | ±1 | mΏ |
21 | وقت حماية الدائرة القصيرة | 0--5000 | ±1 | uS |
22 | جهد شحن الخلية الواحدة | 500--5000 | ±1 | mV |
23 | جهد التفريغ للخلية المفردة | 500--5000 | ±1 | mV |
24 | جهد الدائرة المفتوحة | 120000 | ±1 | mV |
25 | عدد نظائر الجهد | 24 | 0 | أجهزة الكمبيوتر الشخصية |
معلمة اختبار الحلقة الرئيسية：
مشروع | المعلمة |
الجهد االكهربى | 120000 مللي فولت |
دقة الجهد | 1 مللي فولت |
Volعلامة دقة | ±0.1% |
تيار التفريغ | 0.1 أمبير ~400A |
حاضِر دقة | 1 مللي أمبير |
الدقة الحالية | ± (0.1%) |
آخر | دوائر الشحن والتفريغ منفصلة تمامًا |
معلمة كل سلسلةes خلية：
مشروع | المعلمة |
جهد الخرج لكل خلية | 500م فولت ~ 5000 م فولت |
Inوضع الجهد لكل خلية | 500 مللي فولت ~ 5000 مللي فولت |
دقة الجهد | 1 مللي فولت |
Volعلامة دقة | ±0.05% |
تيار المعادلة | 500mA |
معلمة صندوق الطاقة (Overcurrent)：
مشروع | المعلمة |
نطاق التيار التناظري القابل للتحكم | 0.1 أمبير -400A |
دقة التيار التناظري القابلة للتحكم
| ±0.1% |
أقصى جهد خرج
| 5000 مللي فولت |
معلمة أخرى：
مشروع | المعلمة |
نطاق قياس تيار الاستهلاك | 1 ~ 5000 ميكرو أمبير |
قياس تيار الاستهلاك دقة | 0.1 ميكرو أمبير |
مقاومة | أسير: 0-999 متر |
وقت الحماية | وقت حماية التيار الزائد:0-999 مللي ثانية؛ وقت حماية الدائرة القصيرة: 0-999us |
1 جهد إشارة الإخراج للقناة: | 500~5000 مللي فولت |
إعلان/إعلان | AD:16bit DA:16bit |
نموذج التفريغ | CC |
24 خلية تمثيلية | الإدخال/الإخراج: 500~5000 مللي فولت، الجهد الكهربيraسي:±0.1% |
Cمعدل الاتصال | 2القنوات إس بي إس تواصل معدل:10~100 كيلوبت في الثانية |
آحرون | عينة الجهد:0~5000 مللي فولت أكوracy:±0.1% |
وظيفة الحماية | الحماية الشاملة (بما في ذلك حماية التوصيل العكسي، وحماية الجهد المنخفض، وحماية الجهد العلوي، وحماية التيار العلوي)، وحماية شحن CC (حماية اتجاه الجهد غير الطبيعي، وحماية تقلب تيار الشحن غير الطبيعي، وحماية تقلب الجهد غير الطبيعي)، وحماية تفريغ CC (بما في ذلك حماية اتجاه الجهد غير الطبيعي، وحماية تقلب تيار التفريغ غير الطبيعي، وحماية تقلب الجهد غير الطبيعي) |
Cالتواصل | واجهة RS232/DB9 Cمعدل الاتصال الواجهة:38400 جميع منافذ الاتصال الخاصة بالمعدات معزولة، مع تصميم للحماية من الصواعق |
هيكل الدائرة | هيكل معياري، يمكن استبداله وإصلاحه في الوقت المناسب باستخدام قطع الغيار وقطع الغيار. |
آلة aالهندسة المعمارية | خزانة مقسمة |
مستوى السلامة | EN60950،GB4943 |
ضوضاء | كما هو الحال IEC62040-3، ≤70 ديسيبل |
درجة الحماية | IP20 |
لون | خاضع للظروف الفعلية |
الحماية من الصواعق | GB17626 المستوى: الثاني |
تبريد | تبريد الهواء القسري، مسافة لا تقل عن 20 سم بين المخرجين و دخول |
جهد نبضة البداية | اختبار المعدات، أقصى جهد نبضي مسموح به في وقت بدء عملية التنفيذ ≤ (ضبط عدد سلاسل الاختبار * ضبط الجهد الفردي) * 110٪، T ≤ 500uS؛ |
نبض البداية حاضِر | لاختبار المعدات، يكون الحد الأقصى المسموح به لتيار النبض في وقت بدء عملية اختبار التيار الزائد أقل من أو يساوي الحد الأعلى لقيمة حماية التيار الزائد المحددة * 120٪، T ≤ 1mS |
طريقة التوصيل | تجعيد الزنبرك |

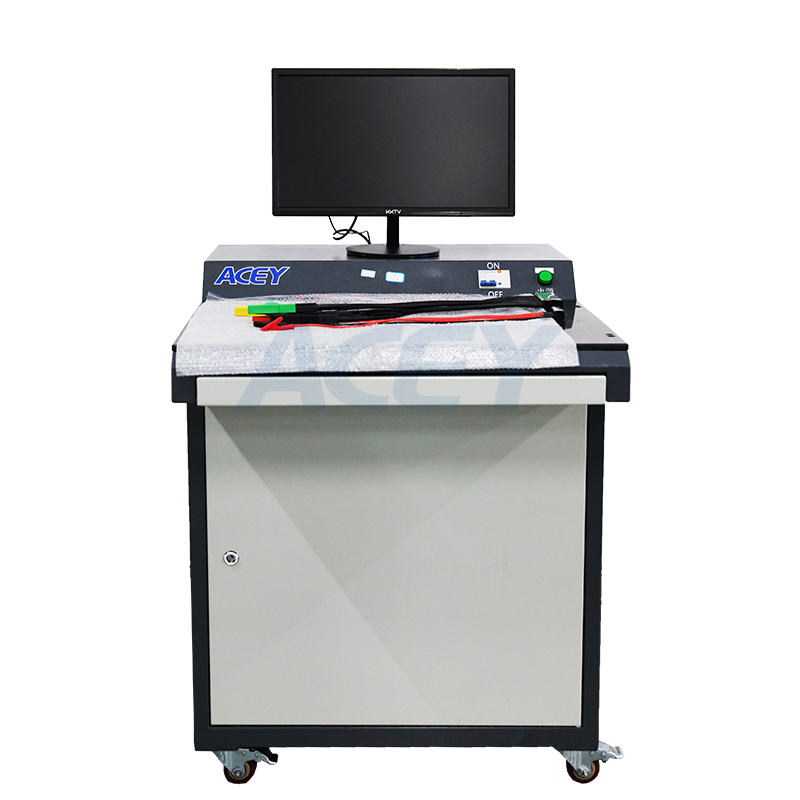

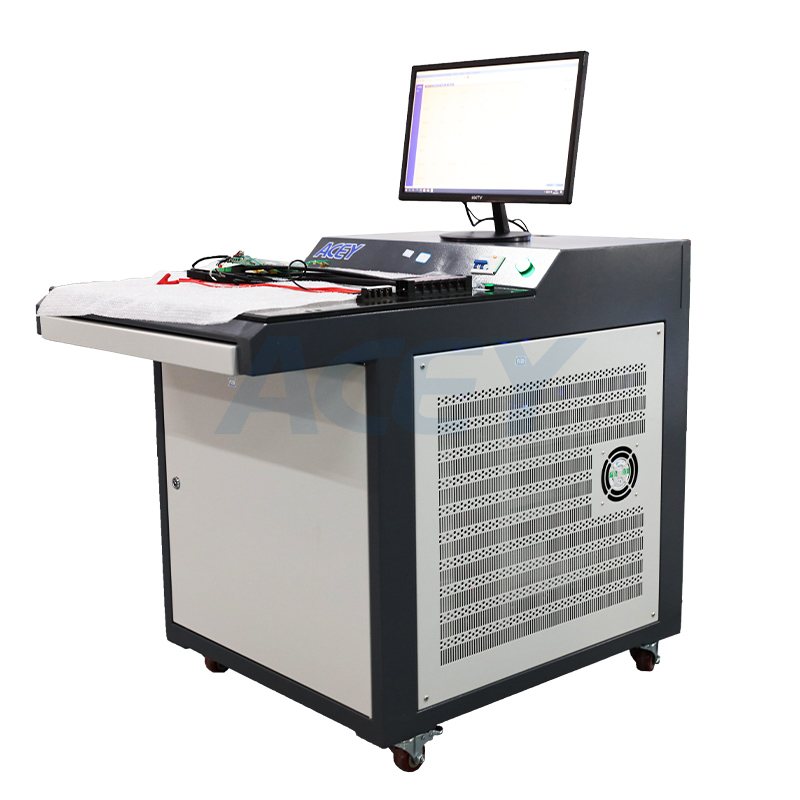

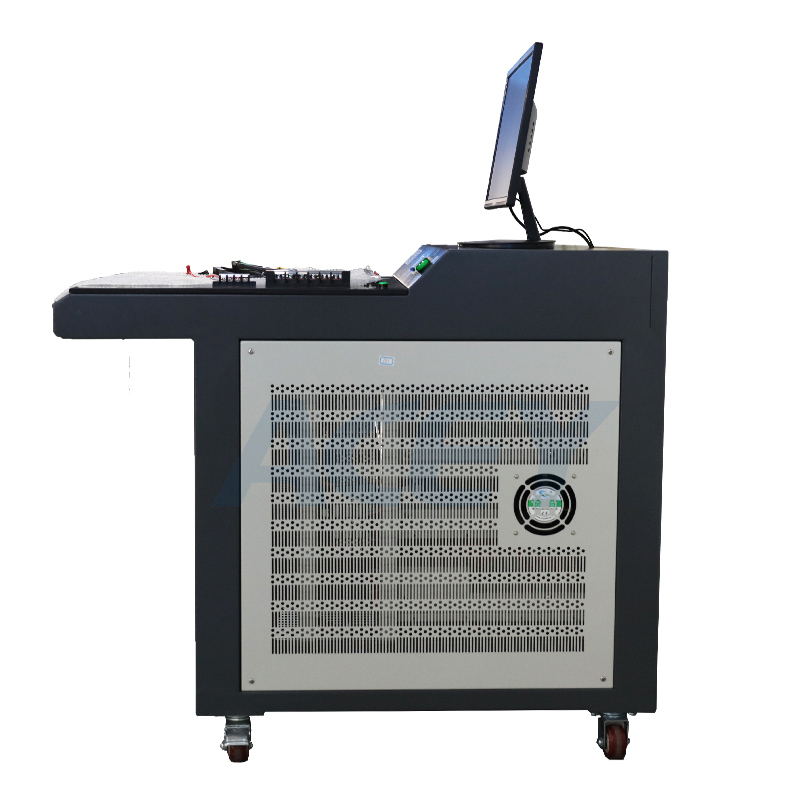

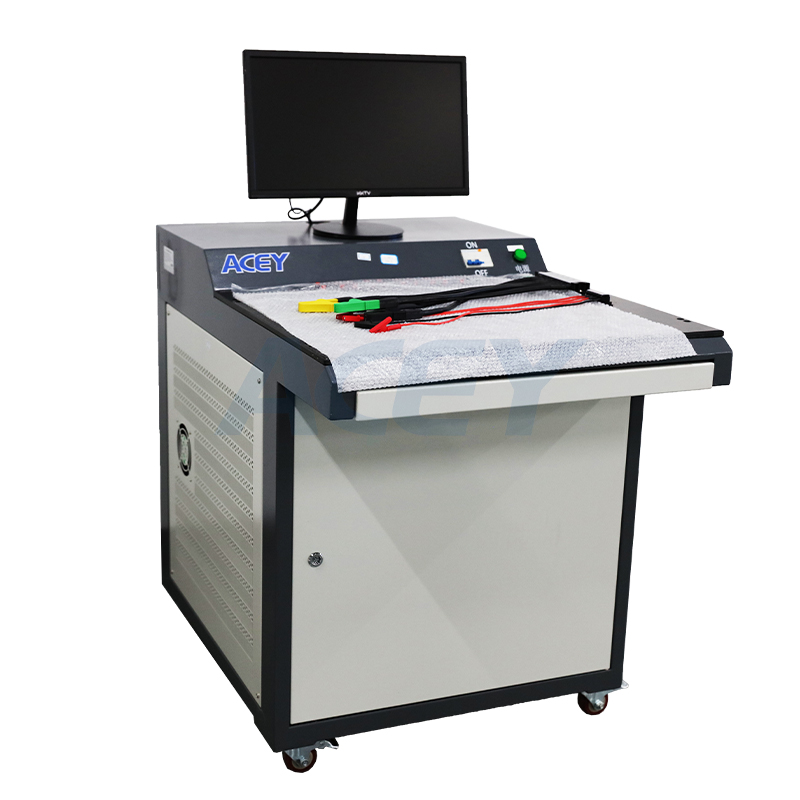

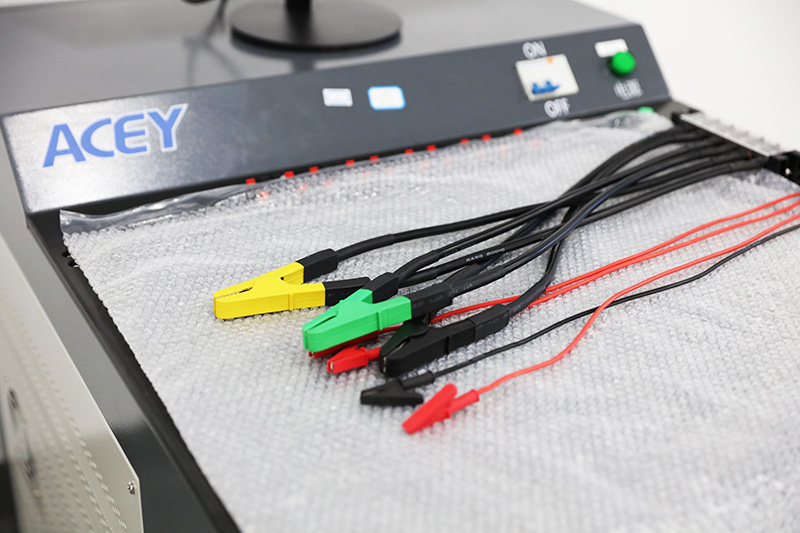

Prعرض المنتج
